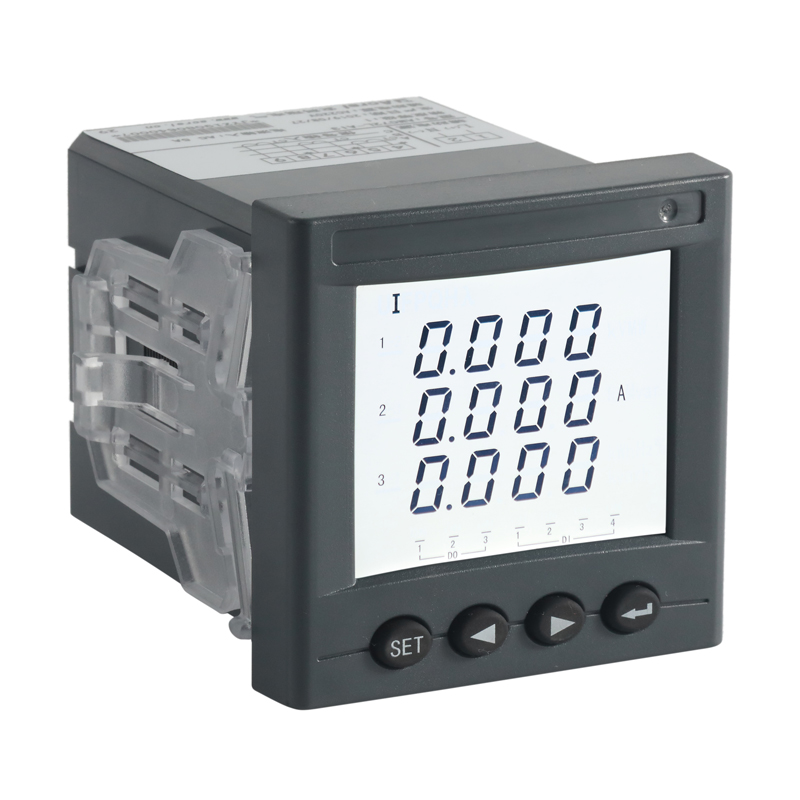

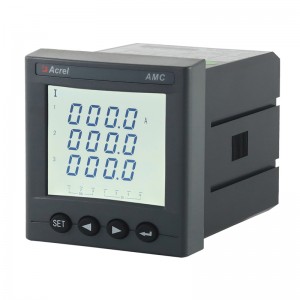

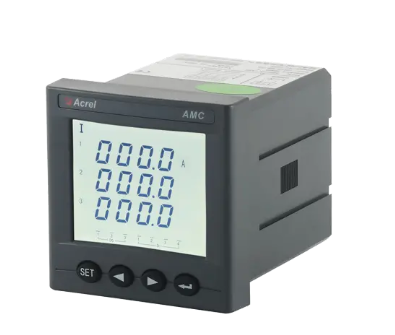

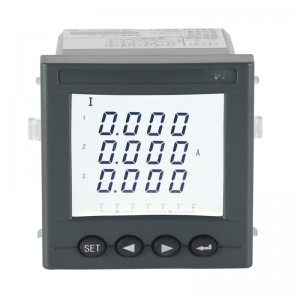

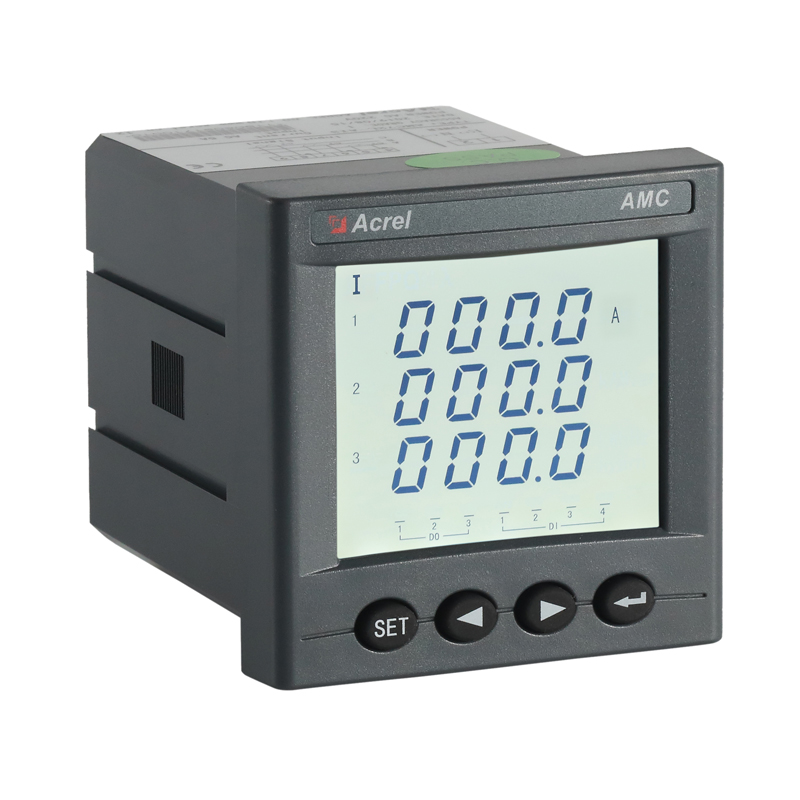

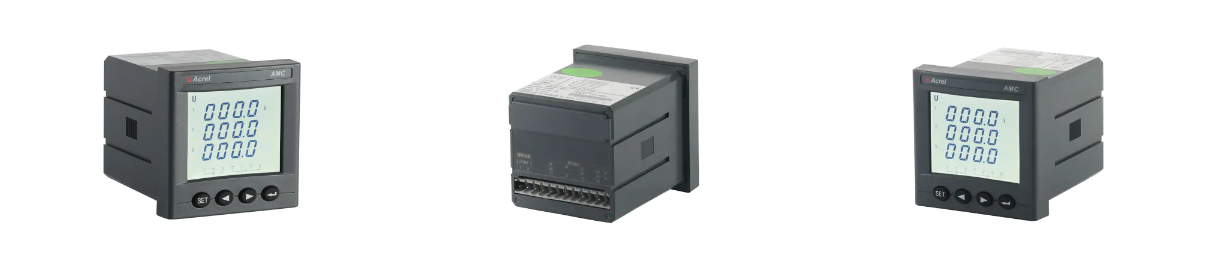

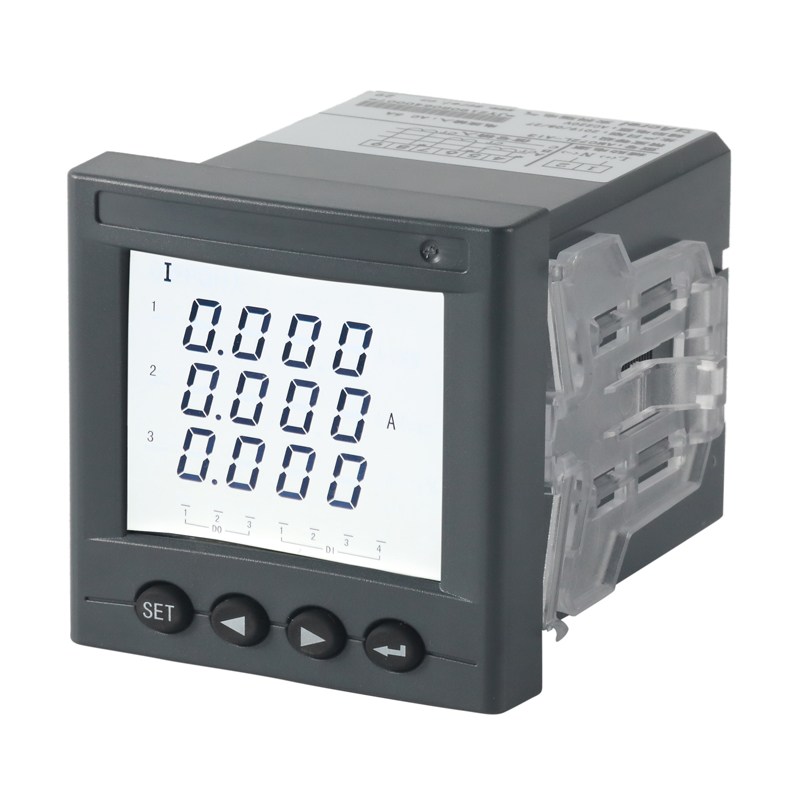

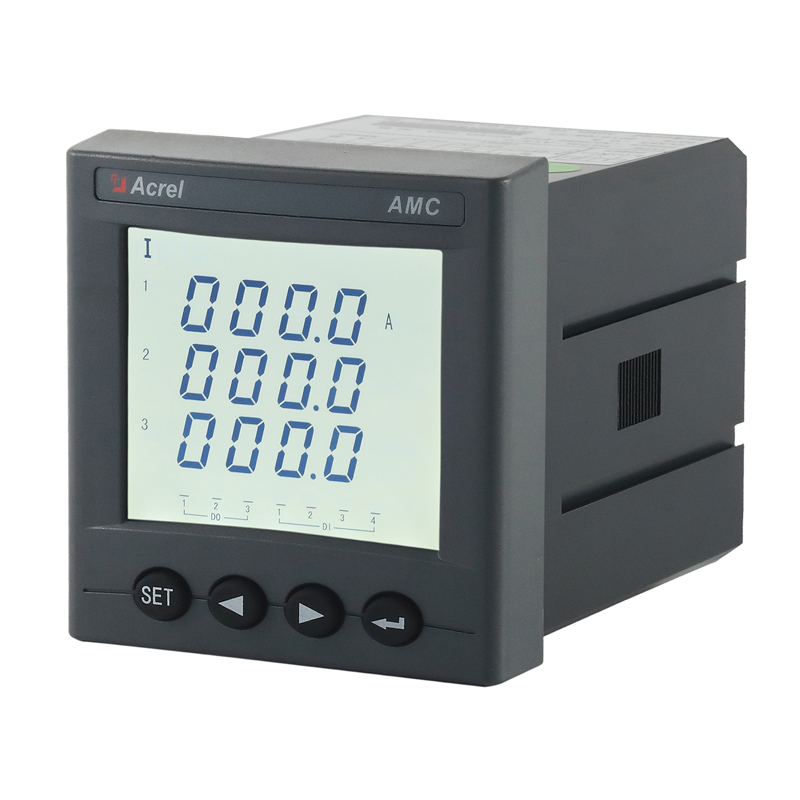

Ammeter 3 fasa jenis panel AMC72L-AI3
Jeneral

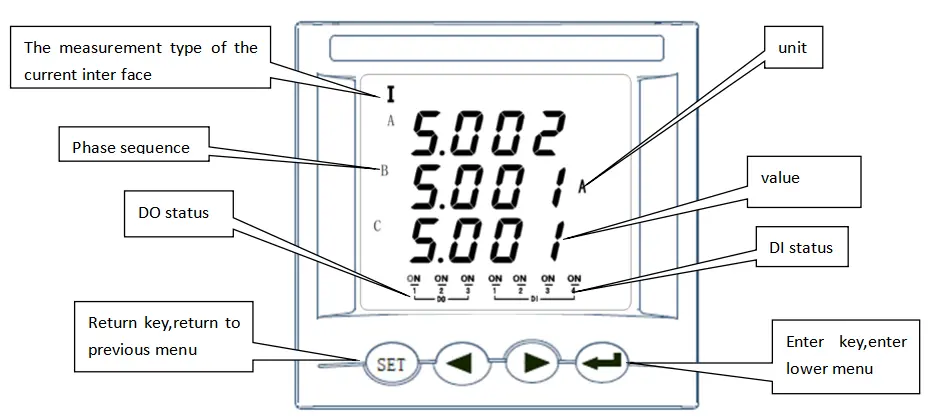

Paparan LCD
Fungsi
Ketepatan
Tenaga aktif: Kelas 0.5
Bekalan kuasa tambahan
AC 220V
Penggunaan
Arus: Penggunaan kuasa < 0.5VA;
Bekalan kuasa tambahan: penggunaan kuasa ≤5VA

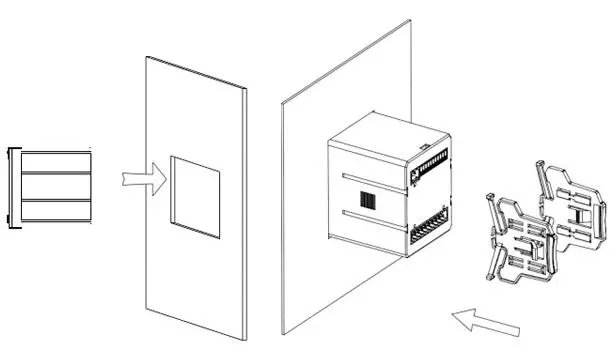

Pemasangan
Panel dipasang
Dimensi (P * L * T)
Saiz panel (P×L): 75*75mm
Potongan (P×L): 67*67mm
Perumah (P×L×T): 66*66*94.3mm
Geganti suis
DC 30V/3A AC 220V/3A
Arus permulaan
0.3%

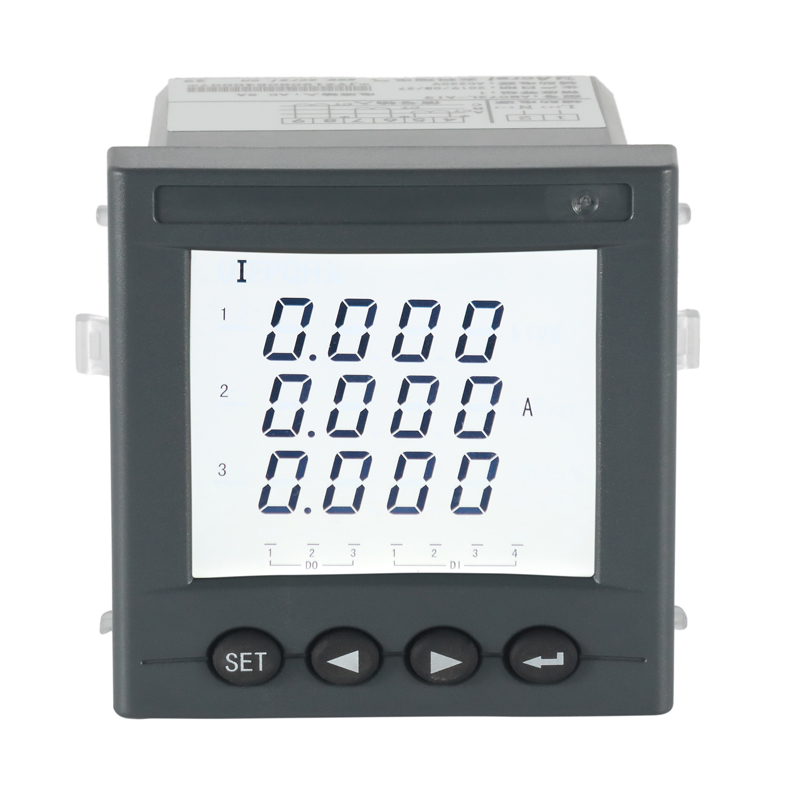

Rupa

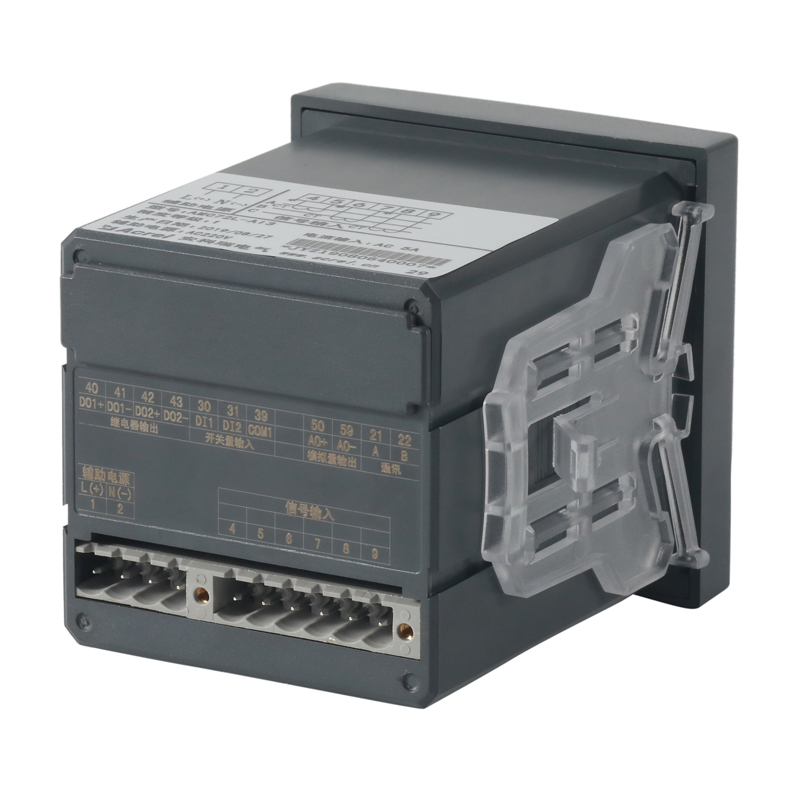

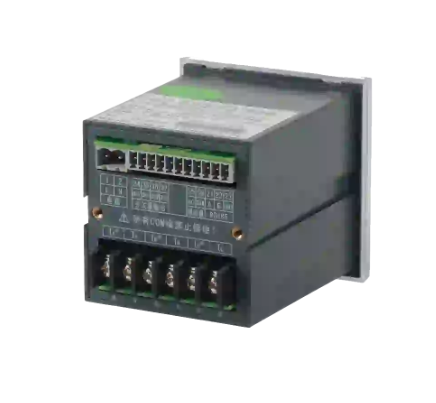

Pendawaian
Sambungan biasa
Pemasangan
Ketepatan Tenaga aktif: Bekalan kuasa tambahan Kelas 0.5 Penggunaan AC 220V
Data teknikal
| Parameter | Nilai |
|---|---|
| Semasa | Penggunaan kuasa <0.5VA; Bekalan kuasa tambahan: penggunaan kuasa ≤5VA |
Fungsi terbina dalam
- Pemasangan Dimensi Panel yang dipasang (P*L*T) Saiz panel (P×L): 75*75mm Potongan (P×L): 67*67mm Perumah (P×L×T): 66*66*94.3mm Geganti suis DC 30V/3A AC 220V/3A Arus mula 0.3%
Dipasang pada panel. Hantarkan nilai undian litar anda dan voltan bekalan kepada kami; kami mengesahkan kod pesanan, gambar rajah pendawaian dan senarai daftar dalam masa satu hari bekerja.
1. Parameter teknikal
1.1 Prestasi elektrik

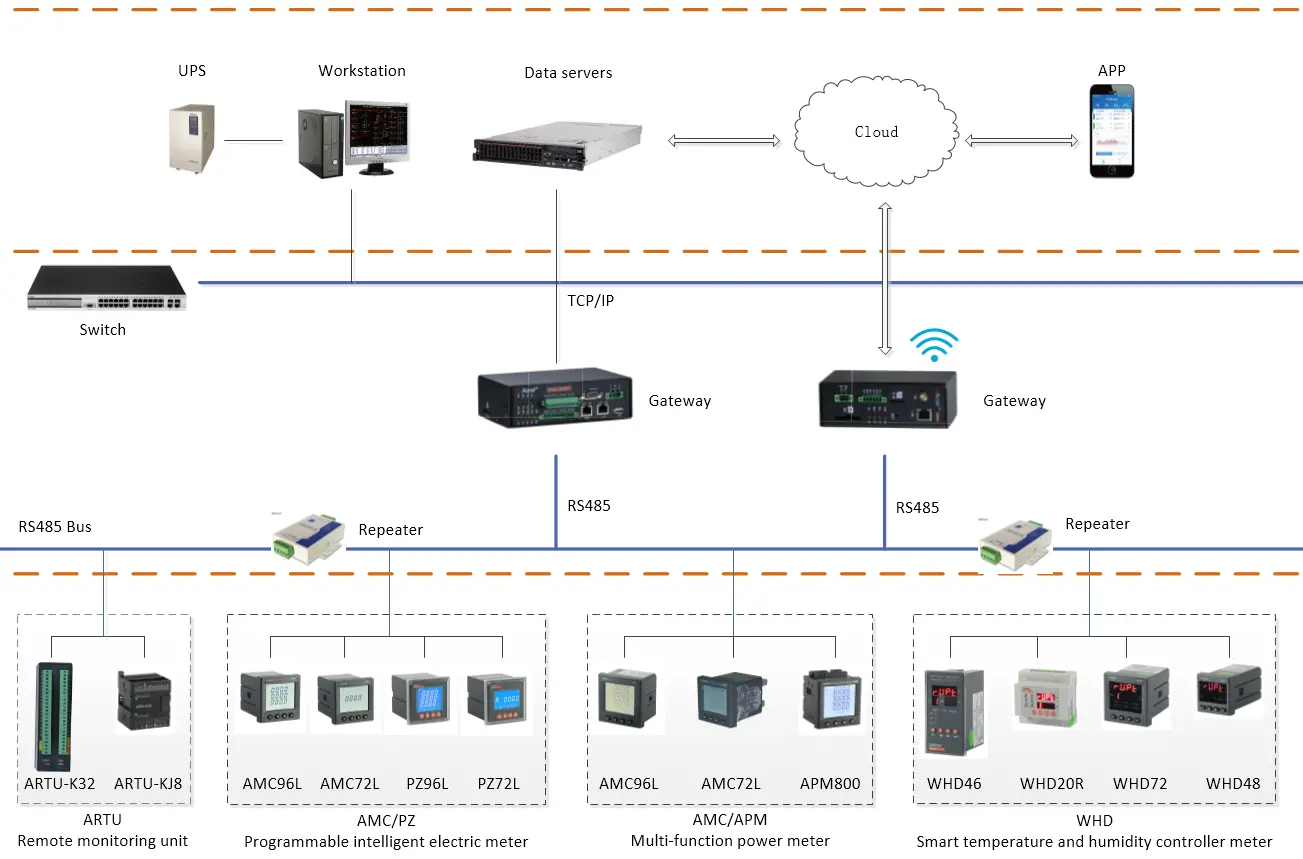

| Parameter teknikal | Nilai | |||
| Input | Nilai dinilai | Voltan AC: Fasa tunggal AC 100V, 400V AC tiga fasa 100V, 400V, 660V (UL-L, Hanya 72/96) Arus AC: AC1A,5A; Voltan DC: 1000V, 300V, 75mV, 10V; Arus DC: 0-20mA, 4-20mA, 5A; | ||
| Beban berlebihan | Voltan: 1.2 kali nilai undian (berterusan); 2 kali nilai undian /1 saat Arus: 1.2 kali nilai undian (berterusan); 10 kali nilai undian /1 saat | |||
| Kekerapan | 45Hz～65Hz | |||
| Kuasa penggunaan | Penggunaan kuasa setiap voltan, litar input arus kurang daripada 0.5VA | |||
| Ketepatan | Kelas 0.5 | |||
| Fungsi | Paparan | LED atau LCD | ||
| Komunikasi | RS485, protokol Modbus-RTU; (1 bit mula, 8 bit data, 1 bit henti, tiada pariti) Kadar Baud 2400/4800/9600/19200 bps dll. | |||
| Penggera | Relay pasif 1 saluran, kapasiti sentuhan 3A/30VDC, 3A/250VAC, Digunakan untuk penggera tinggi, rendah, tidak seimbang dan sebagainya. | |||
| Analog | DC4~20mA, (beban <500Ω) (nota: Wayar berpelindung dipilih khas untuk input dan output isyarat di atas) | |||
| Ssihir | Input | Input sentuhan kering 4 saluran atau 2 saluran, bekalan kuasa terbina dalam | ||
| Keluaran | Output pensuisan 2 saluran, sentuhan geganti NO, kapasiti: 3A/30VDC, 3A/250VAC | |||
| Bantuan bekalan | Julat voltan | AC/DC 85-265V | ||
| Kuasa penggunaan | <5VA | |||
| Rintangan penebat | ≥ 100MΩ | |||
| Tahan frekuensi kuasa voltan | Antara set terminal bekalan kuasa dan input isyarat, set terminal output 2kV/1min (RMS) Antara cangkerang dan semua set terminal (kecuali set voltan rujukan terminal kurang daripada 40V) AC 4kV | |||
1.2 Persekitaran kerja
| Alam Sekitar | Suhu | Operasi: -10℃～+55℃Penyimpanan: -25°C ~+70°C |
| Kelembapan | ≤95% RH, tiada pemeluwapan, tanpa gas menghakis | |
| Ketinggian | ≤ 2500m |
2. Ciri Fungsian
2.1 Fungsi Asas & Pilihan
| Jenis | Fungsi asas | Bentuk | Fungsi pilihan |
| AMC48-AI AMC48-AV | Pengukuran arus, voltan; LED | 48 Petak | Komunikasi RS485 (/C) Output analog (/M) |
| AMC48-AI3 AMC48-AV3 | Tiada | ||
| AMC48L-AI AMC48L-AV | Pengukuran arus, voltan; LCD | 1. Komunikasi RS485 (C) 2. Output analog (M) | |
| AMC48L-AI3 AMC48L-AV3 | Tiada | ||
| AMC72-AI AMC72-AV AMC72-AI3 AMC72-AV3 | Pengukuran arus, voltan; LED | 72 Petak | 1. Komunikasi RS485 (C) 2. Output analog (M) 3. Output Penggera (J) 4. Output analog + komunikasi RS485 (MC) 5. Komunikasi RS485 + output pensuisan 2DI2DO (KC) 6. Output penggera + output analog + komunikasi RS485 (JMC) |
| AMC72-DI AMC72-DV | Voltan DC, pengukuran arus; LED | ||
| AMC72L-AI AMC72L-AV AMC72L-AI3 AMC72L-AV3 | Pengukuran arus, voltan; LCD | ||
| AMC72L-DI AMC72L-DV | Voltan DC, pengukuran arus; LCD | ||
| AMC96-AI AMC96-AV AMC96-AI3 AMC96-AV3 | Pengukuran arus, voltan; LED |
96 Petak | 1. Komunikasi RS485 (C) 2. Output analog (/M atau 3M) 3. Output penggera (J) 4. Output analog + komunikasi RS485 (MC atau M3C) 5. Komunikasi RS485 + pensuisan 4DI2DO (KC) |
| AMC96L-AI AMC96L-AV AMC96L-AI3 AMC96L-AV3 |
Arus, pengukuran voltan; LCD |
Nota:
1. AI/AV bermaksud arus/voltan fasa tunggal, AI3/AV3 bermaksud arus/voltan tiga fasa.
2. /J bermaksud output geganti 1 saluran (pemultipleksan dengan output pensuisan saluran kedua).
