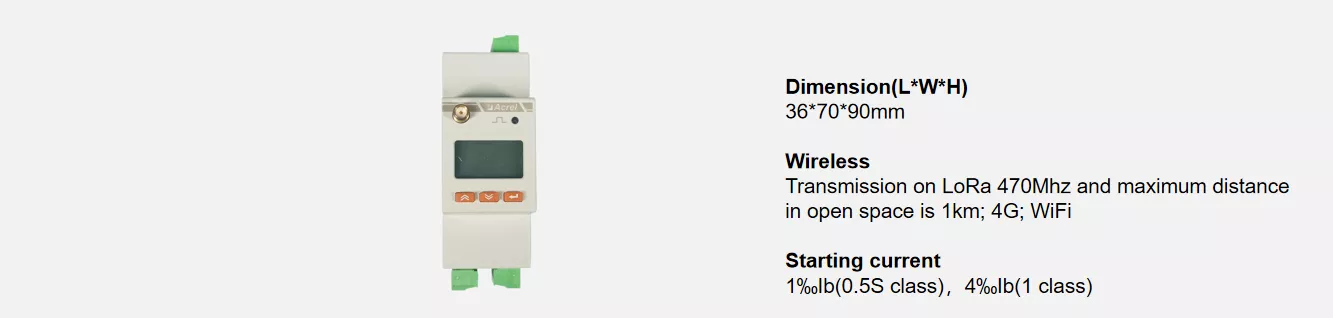

Medidor de energía inteligente inalámbrico monofásico IoT ADW310
Característica
Función
Dimensión
Dimensión de ADW310
Dimensión de los transformadores de soporte
Descripción general del PIN
Alambrado

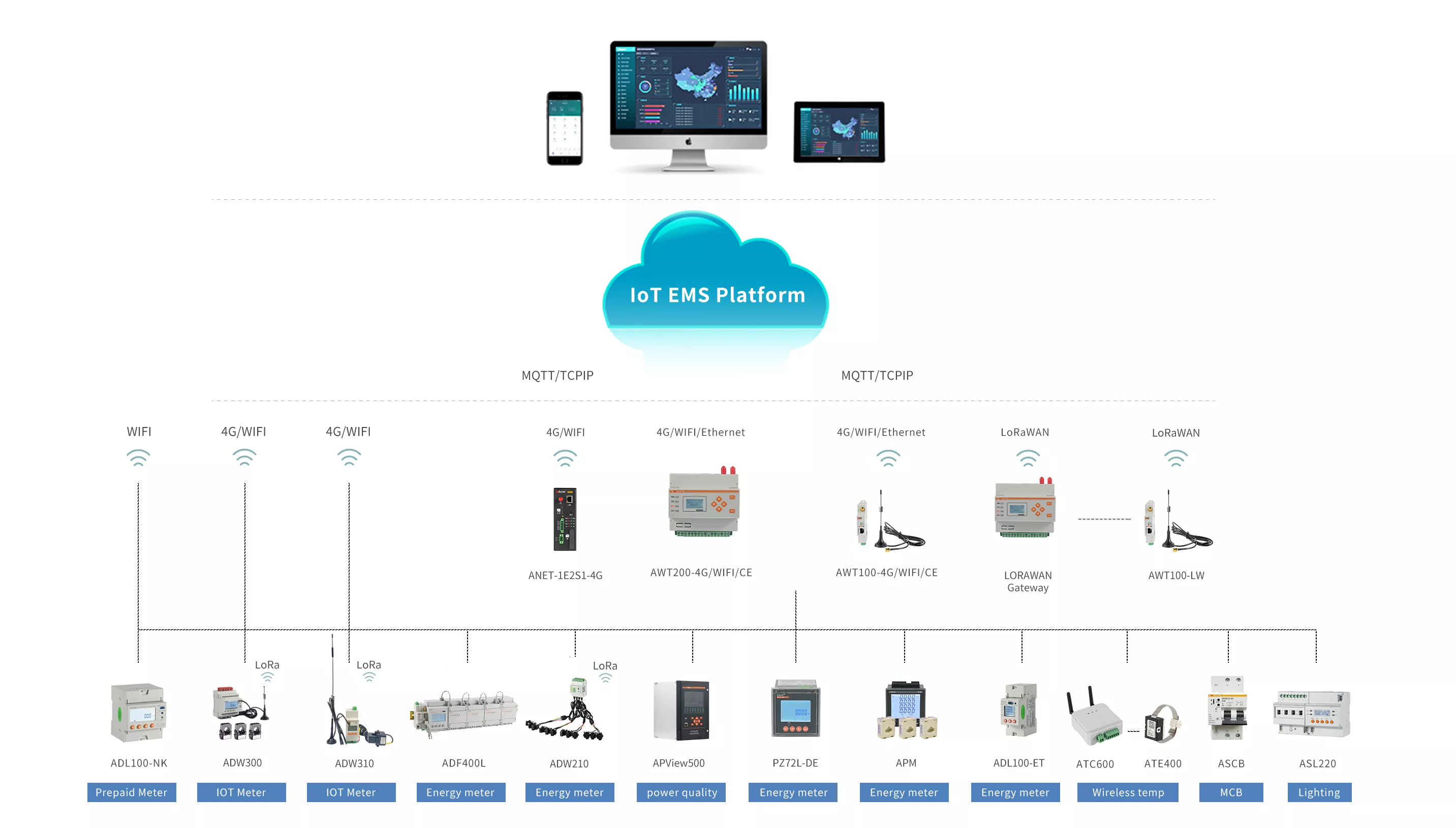

Estructura de la solución
Estructura de la solución basada en 4G
Estructura de la solución basada en WiFi
Diagrama típico
Alambrado
Estructura de la solución
Estructura de la solución directa:
Estructura de solución basada en LoRa:
Diagrama típico
Escena de aplicación
Imagen del sitio

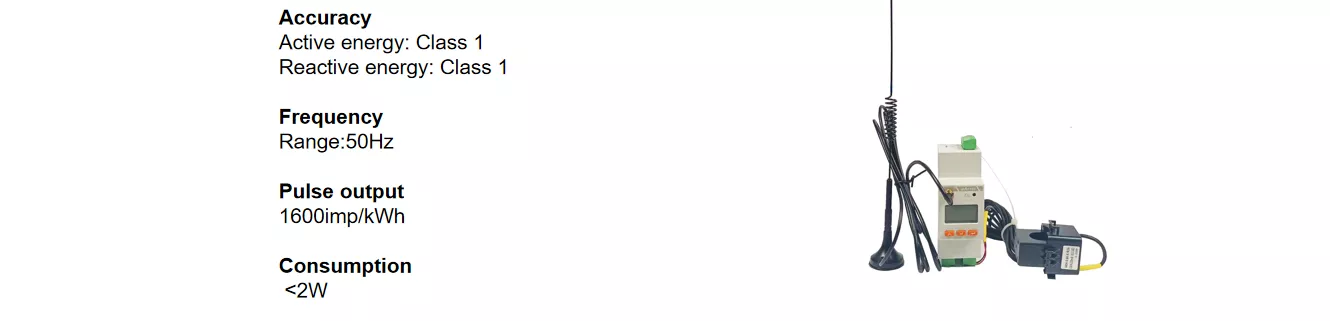

1.Parámetro técnico
1.1 Rendimiento eléctrico
| Entrada de voltaje | Tensión nominal | 220V |
| frecuencia de referencia | 50Hz | |
| El consumo de energía | <0,5VA por fase | |
| Entrada actual | Corriente de entrada | CA 20(100)A |
| Corriente de arranque | 1‰Ib (grado 0,5S), 4‰Ib (grado 1) | |
| El consumo de energía | <1VA por fase | |
| Fuente auxiliar | Tensión de alimentación | CA 85~265V |
| El consumo de energía | < 2W | |
| Medición de desempeño | Cumple con los estándares | GB/T17215.322-200 8, GB/T17215.321-200 8 |
| Precisión de energía activa | Nivel 1 | |
| exactitud de la temperatura | ±2℃ | |
| Legumbres | Ancho de pulso | 80±20ms |
| Constante de pulso | 1600 imp/kWh | |
| Comunicación | Inalámbrico | Transmisión inalámbrica de 470MHz, distancia de transmisión en espacio abierto: 1km;4G |
| Interfaz | RS485 (A, B) | |
| Medio | par trenzado blindado | |
| Protocolo | MODBUS-RTU, DL/T 645-07 |
| Rango de temperatura | Temperatura de funcionamiento | -2 5 ℃ ~ 55 ℃ |
| Temperatura de almacenamiento | - 40 ℃ ~ 70 ℃ | |
| Humedad | ≤95% (sin condensación) | |
| Altitud | <2000m | |
2. Característica funcional
| Función | Función descriptiva |
| Método de visualización | LCD (tipo de campo) |
| Medición de energía | Medición de energía activa (adelante, atrás), |
| Medición de electricidad | Tensión, corriente, factor de potencia, frecuencia, potencia activa, potencia reactiva, potencia aparente |
| función armónica | Contenido armónico total, contenido subarmónico (2 a 31 veces) |
| Salida de pulso | Salida de pulso activa |
| Función de medición de temperatura | Medición de temperatura bidireccional (T opcional) |
| TRAVESURA | 1 DI, 1 DO (K opcional) |
| indicación LED | Indicación de luz de pulso |
| Transformador externo | Transformador externo de tipo abierto |
| Alarma de parámetros eléctricos. | Subtensión, sobretensión, subcorriente, sobrecorriente, subcarga, sobrecarga, etc. |
| Comunicación | Interfaz RS485 (opcional C) |
| Transmisión inalámbrica de 470MHz (LR opcional) | |
| Transmisión inalámbrica 4G (4G opcional) | |
| Comunicación inalámbrica WIFI (WF opcional) |
