Medidor de energía inteligente inalámbrico trifásico IoT ADW300
General
ADW300El medidor de medición inalámbrico se utiliza principalmente para medir activos trifásicos.Energía en red de baja tensión.El producto cuenta con ventajas que incluyen tamaño compacto, alta precisión y numerosas funciones.Según los diferentes requisitos, hay muchosFunciones de comunicación como comunicación RS485, WIFI, NB, 4G, agregando el nuevo modo de muestreo actual mediante un transformador externo.Se puede instalar de manera flexible en la caja de distribución para cumplir con los requisitos de medición de energía eléctrica, supervisión de operación y mantenimiento o monitoreo de energía de subelementos para diferentes regiones y diferentes cargas.

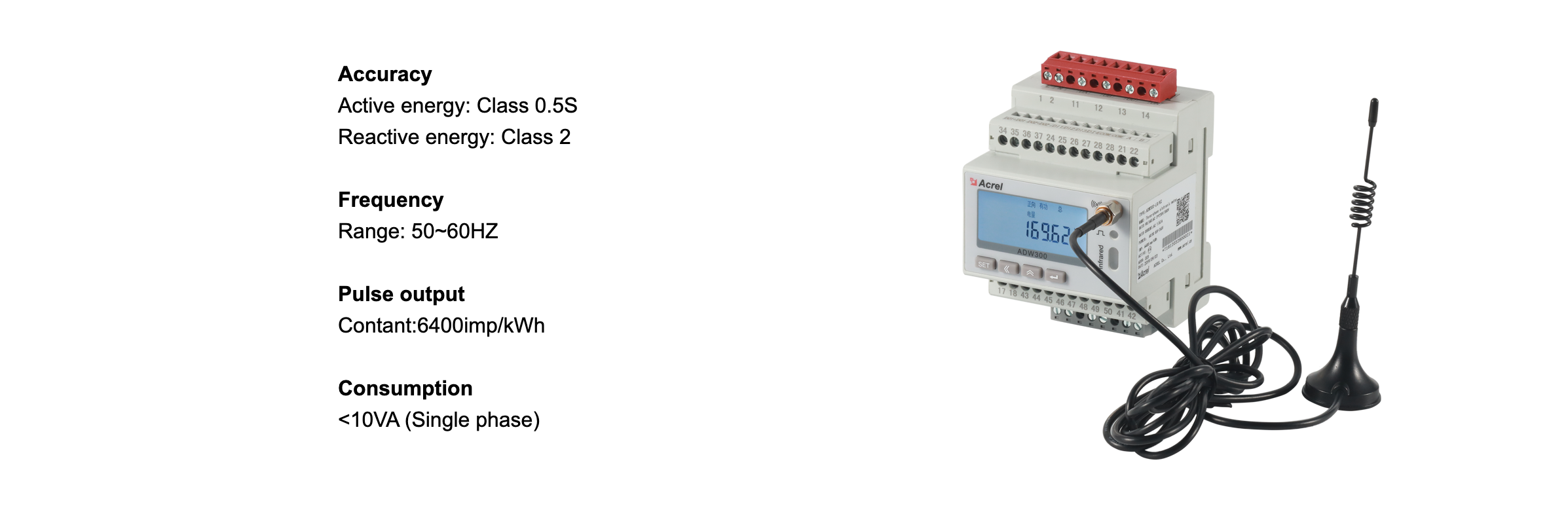

Especificación
Característica
Función
Apariencia

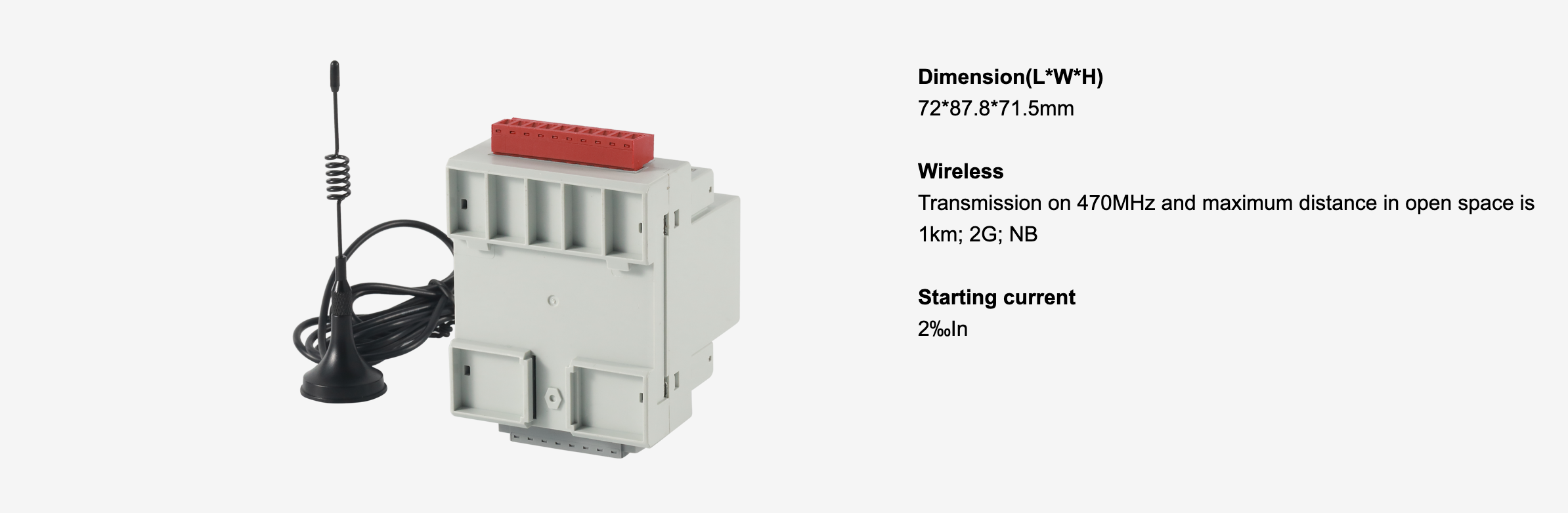

Dimensión

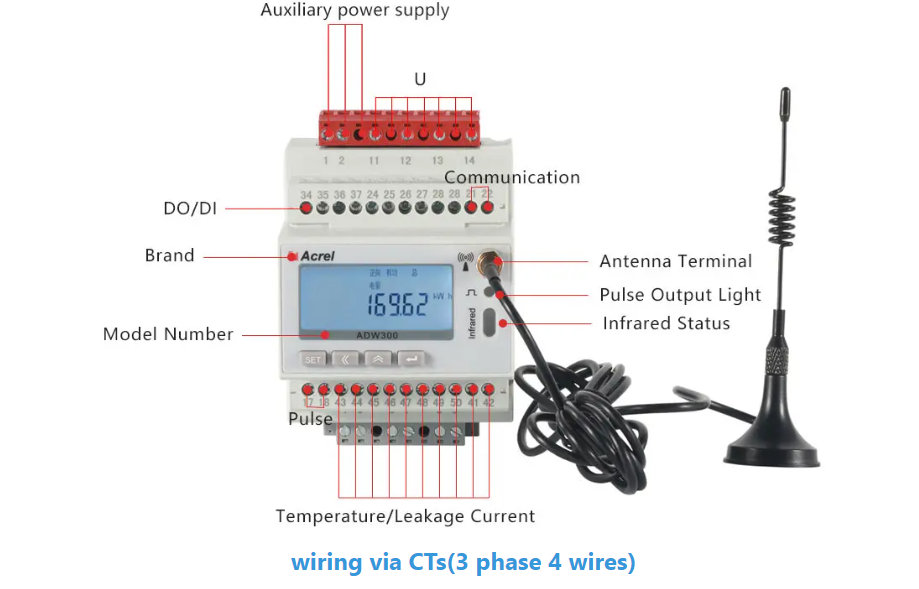

Descripción general del PIN
Alambrado
Estructura de la solución
Estructura de la solución directa:
Estructura de solución basada en LoRa:
Diagrama típico
Escena de aplicación
Imagen del sitio
1.Parámetro técnico
1.1 Rendimiento eléctrico
| Entrada de voltaje | Tensión nominal | 3×57,7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
| Frecuencia de referencia | 50Hz | |
| Consumo | <0.5VA (Cada fase) | |
| Entrada actual | Corriente de entrada | 3×1(6)A ；3×1(6)A [ADW300W], 3×20(100)A [ADW300W] -CT: 3×1,5(6)A [D10];3×20(100)A [D16];3×80(400)A [D24];3×120(600)A [D36]; -Bobina Rogowski: 1000A/200mV, 333mV |
| Iniciar actual | 1‰ Ib (Clase 0,5S), 4‰ Ib (Clase 1) | |
| Consumo | <1VA (Cada fase) | |
| Fuente auxiliar | Fuente de alimentación | CA 85~265V |
| El consumo de energía | <2W | |
| Rendimiento de medición | Estándar | IEC 62053-22:2003,IEC 62053-21:2003 |
| Precisión de energía activa | Clase 0.5S [ADW300], Clase 1 [ADW300W] | |
| Precisión de temperatura | ±2℃ | |
| Legumbres | Ancho de pulso | 80±20ms |
| Constante de pulso | 6400 imp/kWh, 400 imp/kWh -CT: 6400imp/kWh [D10], 400imp/kWh [D16], 100imp/kWh [D24], 60imp/kWh [D36] | |
| Comunicación | Inalámbrico | Transmisión en 470MHz y la distancia máxima en espacio abierto es de 1km;2G；NB；4G;WIFI |
| comunicación por infrarrojos | La velocidad de baudios constante es 1200 | |
| Interfaz | RS485(A,B) | |
| Modo de conexión | Conductores de par trenzado blindados | |
| Protocolo | MODBUS-RTU |
1.2 Ambiente de trabajo
| Rango de temperatura | Temperatura de funcionamiento | -20 ℃ ~ 55 ℃ |
| Temperatura de almacenamiento | -40 ℃ ~ 70 ℃ | |
| Humedad | ≤95% (Sin condensación) | |
| Altitud | <2000m | |
2. Característica funcional

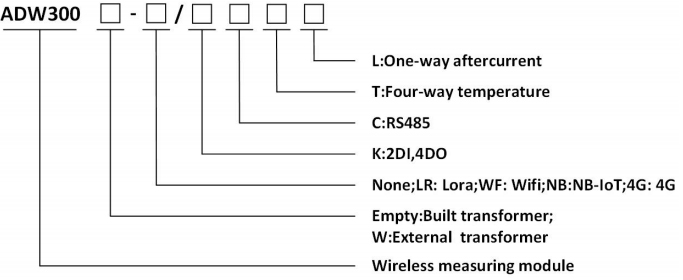

2.1 Función básica y opcional
| Funciones | Descripción |
| Modo de visualización | LCD |
| Medición de energía | kWh activos (positivos y negativos), energía de potencia reactiva del cuadrante |
| Medición eléctrica | U、I、P、Q、S、PF、F |
| función armónica | THDv, Armónico del 2 al 31 |
| Salida de pulso | Salida de pulso activa |
| Grado de desequilibrio trifásico | Desequilibrio de voltaje, desequilibrio de corriente. |
| Medición de temperatura | Temperatura de A/B/C/N (configuración alternativa: T) |
| TRAVESURA | 4DI,2DO (Configuración alternativa: K) |
| corriente posterior | Postcorriente unidireccional (configuración alternativa: L) |
| Pantalla LED | Pantalla LED de pulso |
| Transformador de corriente externo | Transformador de corriente externo de tipo abierto (Configuración alternativa:W） |
| Parámetro eléctrico | Subtensión, subcorriente, sobrecorriente, subcarga, etc. |
| Comunicación | comunicación por infrarrojos |
| RS485 (configuración alternativa: C) | |
| Transmisión inalámbrica en 470MHz(Configuración alternativa:LR) | |
| GPRS (Configuración alternativa: 2G) | |
| NB-IOT（Configuración alternativa:NB） | |
| 4G (Configuración alternativa: 4GHW) | |
| WIFI（Configuración alternativa:WF） | |
|
| LORAWAN【Configuración alternativa: LW915(AU915),LW868(EU868)】 |
2.2LORAWANparacametros
| Especificación de tipo | Estándar | Plan de canales |
| LW915 | AU915 | AU915~928 |
| LW868 | UE868 | UE863~870 |
